| Bemerkung | Achsliftmechanik auf Achse 1
Steuerung des Achslifts vollautomatisch, lastabhängig. Anfahrhilfe: Aktivierung über 3x Bremse, 30% Überlast bis
zu einer Geschwindigkeit von 25 km/h.
Bedienung am Fahrgestell über Smartboard. Zusätzlich vom Fahrerhaus möglich (Schalter im Fhs. notwendig - PIN
12).
Drei-Achs-Aggregat BPW mit Scheibenbremsen Ø 430 mm, Einpresstiefe 120 mm. Luftfederung mit 180 mm Hub.
Mit angelenkter BPW-Nachlauflenkachse, mit elektropneumatischer Rückfahrsperre (Achse nicht wartungsarm).
Elektronische Rückfahrsperre wird automatisch bei Rückwärtsfahrt aktiviert (Signal Rückfahrscheinwerfer).
Zusätzliche manuelle Sperrmöglichkeit der Lenkachse am Fahrgestell.
Bereifung 6-fach 385/65 R 22,5 FULDA REGIOTONN 3 HL M+S TL 164K (158L)
6 ALCOA-Dura-Bright® EVO-Aluminium-Felgen 22,5 x 11.75, Einpresstiefe 120 mm (ET 120), für
Scheibenbremsachsen. Befestigung mittels Standard-Radbolzen und Hülsenmuttern, Lochdurchmesser ca. 32 mm.
Staukasten zur Aufbewahrung von: 10 Bordwänden, Klapprungen und Rückwandtürchen bzw. Rückwandklappe.
Allseitig geschlossen, sprühwassergeschützt gleichzeitig seitliche Schutzeinrichtung.
2 Werkzeugkästen aus Kunststoff, wasserdicht, Abmessung (innen) ca. 545 x 400 x 400 mm. Einbau hinten 1x links
und 1x rechts.

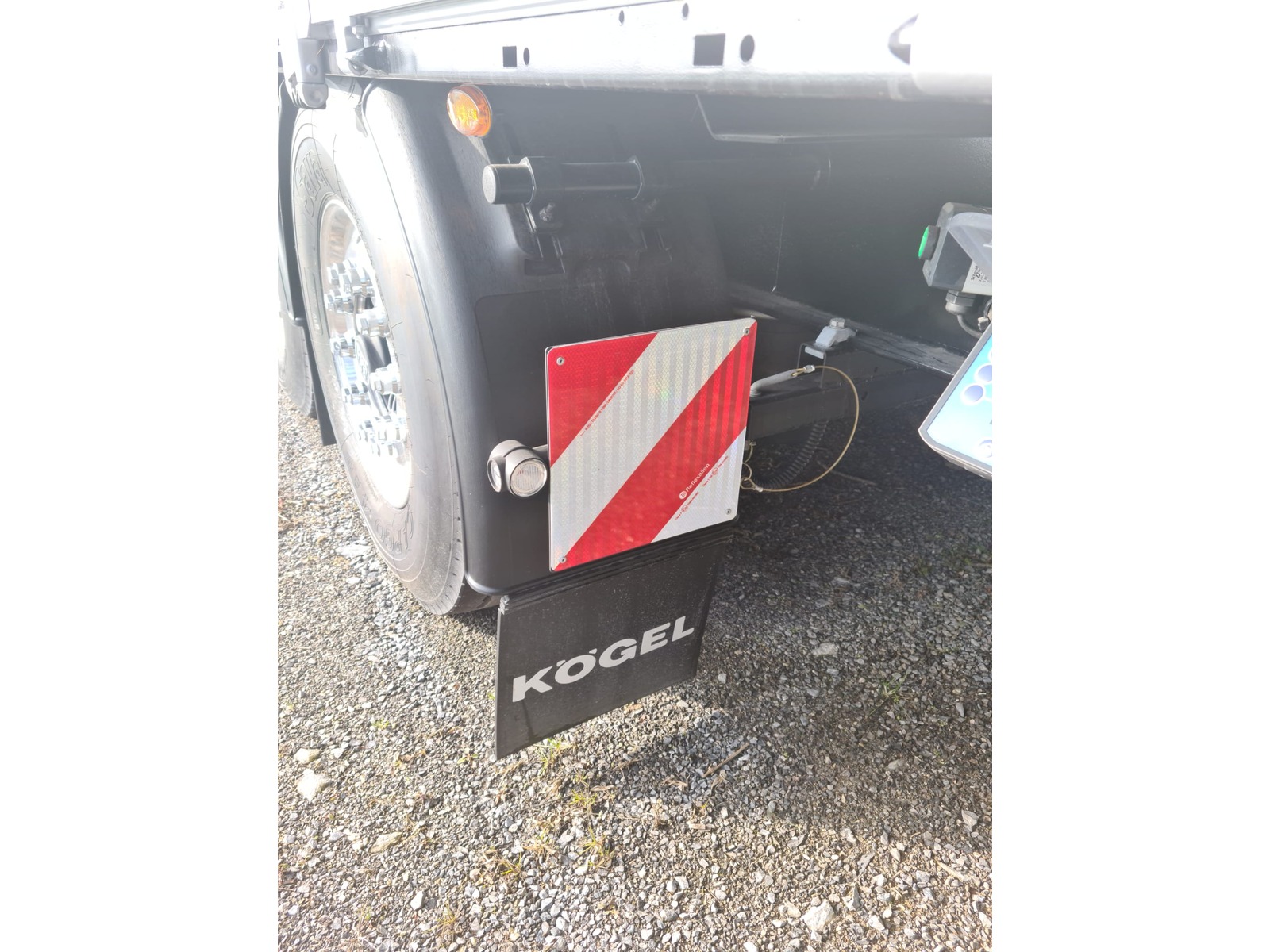

Je 1 Paar ausziehbare Warntafeln für überbreite Ladung retroreflektierend rot / weiß, mit LED-Beleuchtung, Spiralkabel und Steckverbindung. Anordnung im vorderen und hinteren Fahrzeugbereich.
WABCO EBS Anlage
Rungentaschen für Quadratrohreinsteckrungen 80 x 80, Anordnung gemäß Zeichnung: 8 Stück
Rungentaschenleisten (18 Rungentaschen je Leiste: davon je 4 Stück außen + 10 Stück mittig) in Verbindung mit
Containerverriegelungen.
Containerverriegelungen, im Boden eingelassen, zur Aufnahme von: a) 1x 40' ISO-Container; b) 2 x 20' ISOContainer
Lagerung für max. 20 Quadratrohreinsteckrungen 80 x 80 (Länge 1.990 mm) an der Vorderwand innen

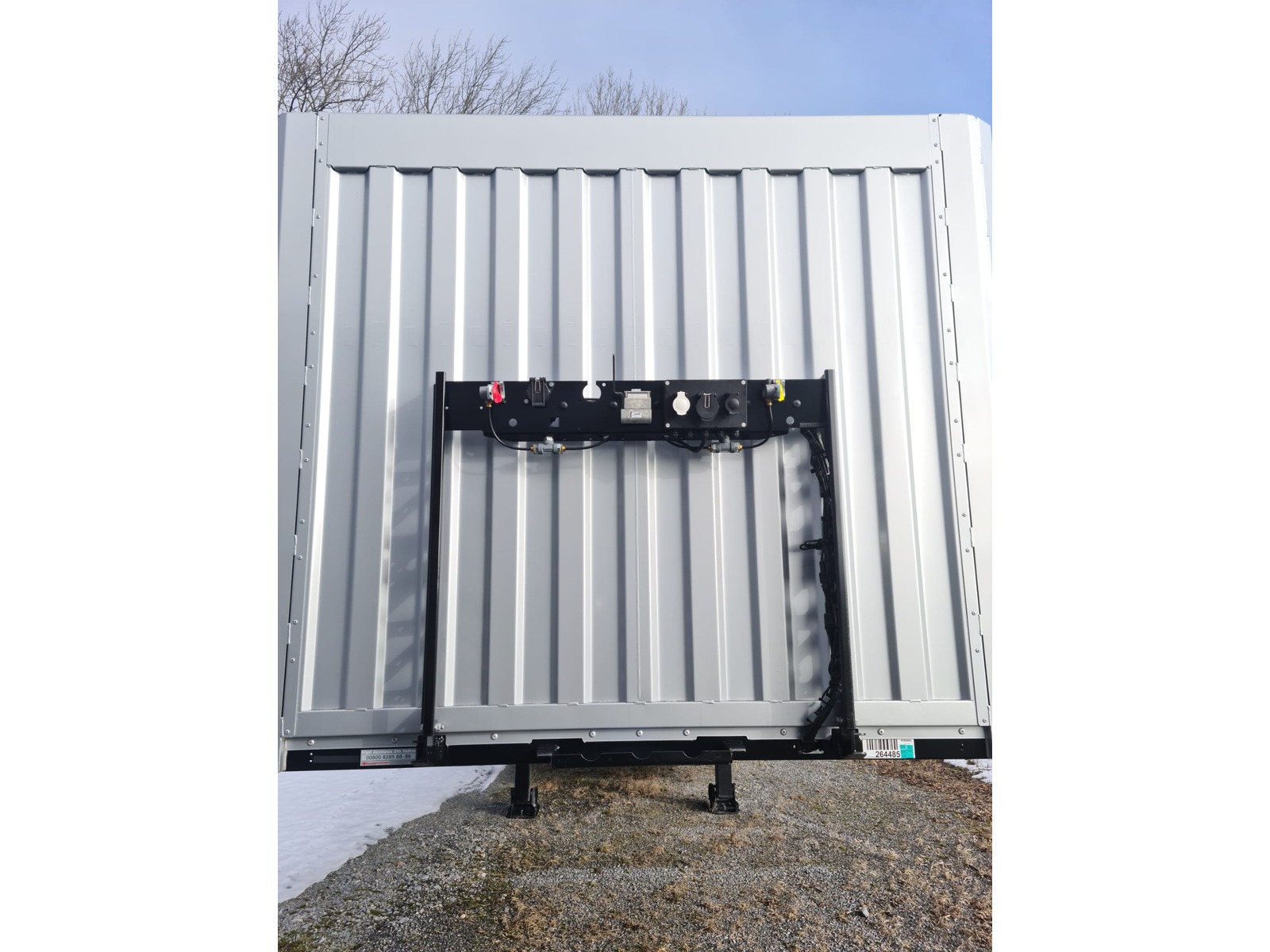

Vorderwand 2.000 mm hoch mit Volumeneckrungen aus Stahl, mit profiliertem Stahlblech, mit Rahmen
verschraubt/vernietet. 2 Paar Zurrpunkte (zulässige Zurrkraft 1.000 kg je Ring) an der Stirnwand nach EN 12640. H
i n w e i s : Bei Nutzung der Vorderwand zur Ladungssicherung, müssen geeignete Zurrgurte zum Abspannen
verwendet werden, falls das Fahrzeug ohne seitliche Bordwände und Rückwandklappe / -türe betrieben wird!

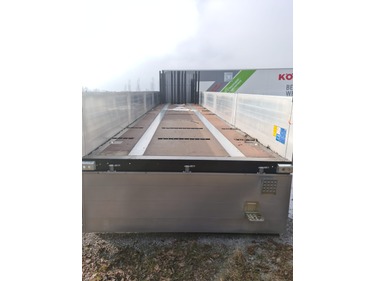

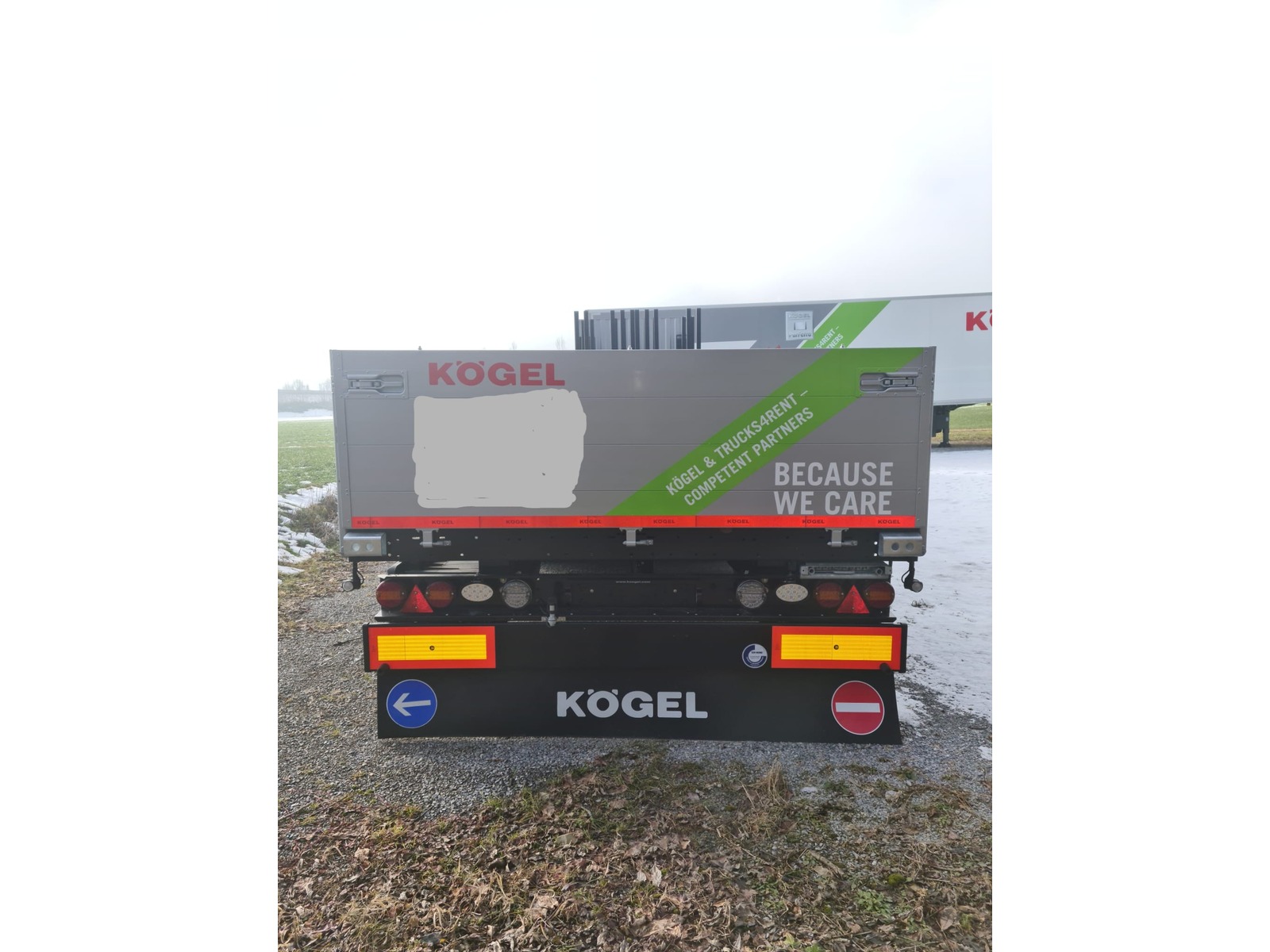

abklappbare Rückwand 800 mm aus Aluminium-Hohlprofilen mit 3 Zugankern und T-Riegelverschlüssen, 2
klappbare Auftritte an der Innenseite
19 Paar Zurrbügel im Außenrahmen (nach EN 12640), zulässige Zugkraft 5.000 kg je Ring.
5 Paar abklappbare Seitenwände 800 mm aus Aluminium-Hohlprofilen mit Zugankern
2 LED-Mehrkammerschlussleuchten (ohne LCG) ohne Umrissarm.
2 Stück LED-Arbeitsscheinwerfer zur Beleuchtung des Innenraums, innen an der Vorderwand montiert. Schalter in
Fahrtrichtung links, außen an der Stirnwand. Schaltung über Standlicht.
2 LED-Arbeitsscheinwerfer auf Höhe der Sattelstützen links und rechts am Rahmen
montiert. Schalter im LKW-Fahrerhaus (Belegung über PIN 9) erforderlich!
2 LED-Rückfahrscheinwerfer am Leuchtenträger links und rechts montiert. Eine
ausreichende elektrische Absicherung des Zugfahrzeugs (ISO 12098 Pin 8, ISO 3731 24V-S Pin 3) hat der
Betreiber sicherzustellen.
LED-Rundumkennleuchte Compact orange mit Aufsteckrohr, am Leuchtenträger angeordnet. Schalter in der
Leuchte ändert die Funktion: Rundumleuchte, schnelles Blitzen und langsames Blitzen.

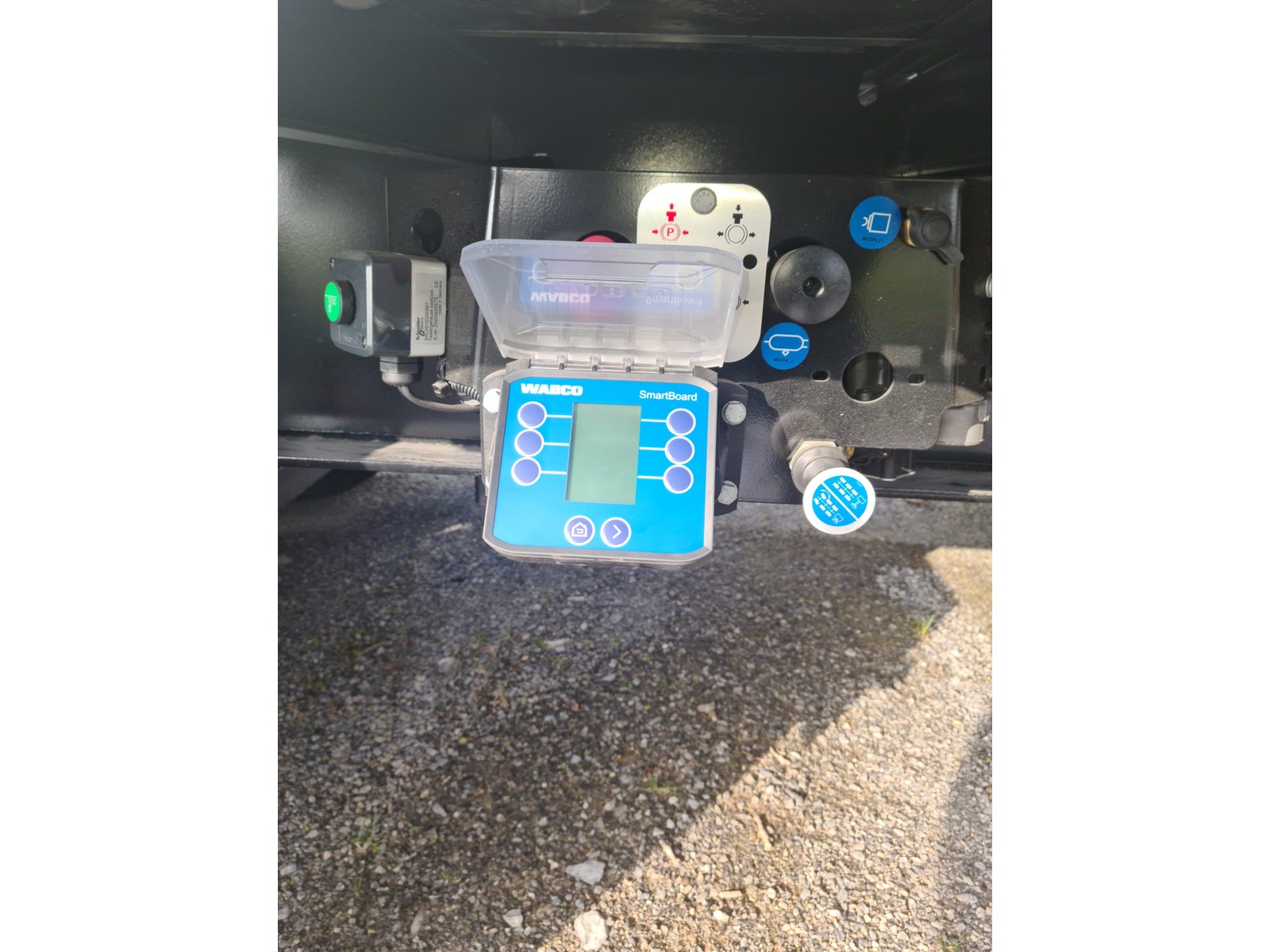

WABCO SmartBoard; ermöglicht die Anzeige und Bedienung von WABCO EBS-E Funktionen. Montiert im Bereich der Brems-/Luftfeder-Bedienelemente.
12 Stück Quadratrohreinsteckrungen 80 x 80 x 5, Höhe 1.990mm mit Federsicherung. Für Einstecktaschen in der
Plattform.
Rahmen in RAL 9005 tiefschwarz
Aufbau in RAL 9006 weißaluminium
|
