| Bemerkung | Fahrgestell
Achsen, Bremse & Federung
Achsen SAF
Achsenversion Intra
Bremsenversion Scheibenbremse
Typ Bremse SAF - SBS 2220 (Haldex)
Einpresstiefe (ET) 120
Option 1. Achse mit Liftachse und Anfahrhilfe
Aktivierung Anfahrhilfe über Taster im LKW (Montage von Taster gehört nicht zum Ausstattungsumfang) und durch dreimalige Betätigung des Bremspedals
Option 3. Achse mit Liftachse
Bremsbelagverschleißanzeige nicht angeschlossen
Return-to-ride (RTR) 15 km/h
Luftbalg-Schutzplatte
Luftfederung ECAS mit Hebe- und Senkventil
Automatische Absenkung der Luftfederung bei Kippvorgang, manuell sperrbar über Smartboard, sowie Schalter am Fahrgestell
Kupplungskopf Pneumatik Europäische Palm-Kupplung
Bedienungskonsole EBS-Bedienung in Fahrtrichtung links, vor den Achsen Typ
Standard Smartboard
Luft- und Elektrikkonsole in Fahrtrichtung rechts
Stütwinden Typ JOST MODUL
Reifen
Reifendimension 385/65R22.5
Reifendrucküberwachung Wabco Trailerpulse
Fabrikat Bereifung Herstellerwahl
Felgen Speedline Diamond
Bereifung Typ Regionaler Abstand
TPMS Sensortyp Felgenmontierter Sensor
TPMS Sensor Lieferant ZF
Radmuttern offen
Radmutterkappen verchromt
Beleuchtung
Hersteller Beleuchtung Aspöck
Typ Beleuchtung ECOLED III - mit STAS Logo
Position Arbeitsscheinwerfer (Betätigung über Schalter) 2 Stück LED-Rückfahrscheinwerfer hinten in Fahrtrichtung links und rechts, auf dem Lampenträger montiert
Position Arbeitsscheinwerfer (Betätigung über Schalter) 2 Stück LED-Rückfahrscheinwerfer vorne in Fahrtrichtung links und rechts, im Bereich der Stützwinden montiert

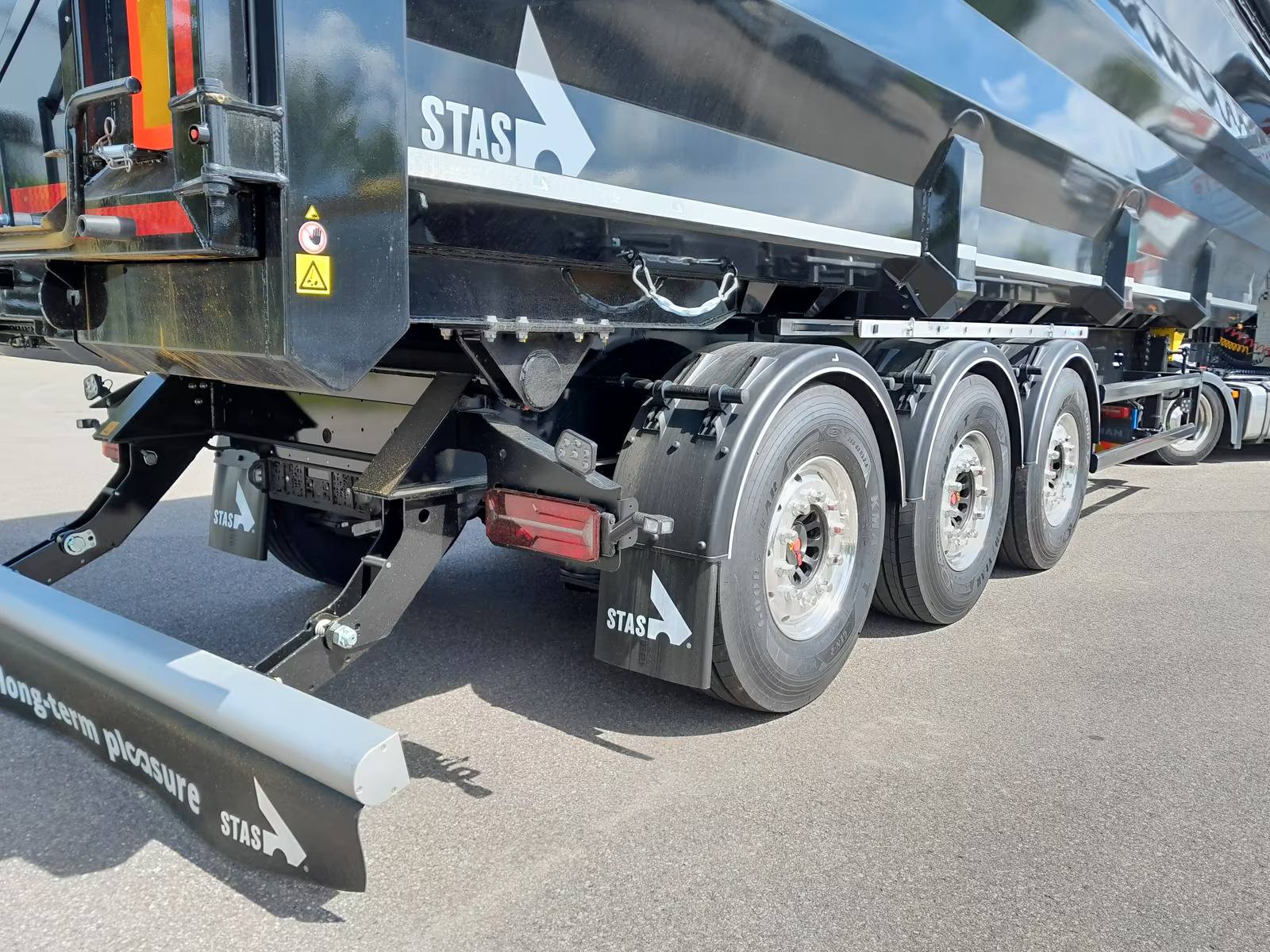

Unterfahrschutz
Bedienung Unterfahrschutz manuell
Abschleppöse 1 Stück in Fahrtrichtung links
Spritzlappen Unterfahrschutz Schwarz mit STAS-Logo
Hydraulik
Fabrikat Kippzylinder Hyva (STAS Herstellerwahl)
Typ Kippzylinder Zylinder mit kleiner Hülle
Zylinder Kippwinkel Normal ±47°
Modell Kippzylinder Hyva - FC 169
Hub Kippzylinder 8130 Kippzylinder max. PTO Druck 250
Hydraulische Kupplung Drehkupplung
Hydraulische Kupplung - Größe 1"
Hydraulische Kupplung - Geschlecht Weiblich
Hydraulische Kupplung - Schlauch 2.100 mm
Kotflügel
Typ Kotflügel Domar STAS mit weißer Linie
Anzahl der Spritzlappen am Kotflügel 2 Stück
Typ Spritzlappen Kotflügel Clear Pass

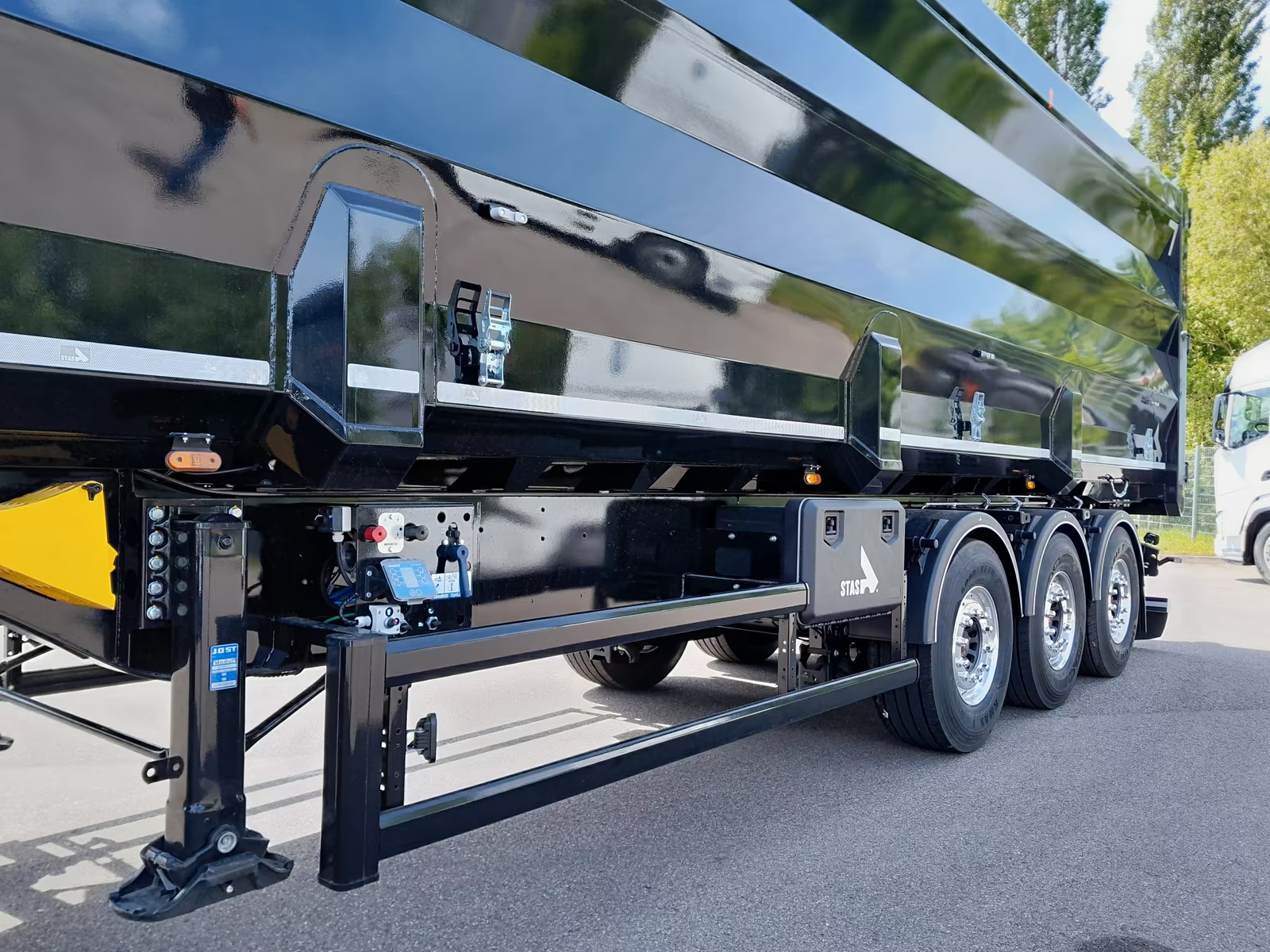

Werkzeugkiste
Position Werkzeugkiste in Fahrtrichtung links, vor den Achsen
Material Werkzeugkiste - Links vor den Achsen Kunststoff
Abmessung Werkzeugkiste - Links vor den Achsen 830x500x470
Zubehör
Aluminium Anlegeleiter mit 2.8 m Länge, angebracht in Fahrtrichtung rechts
Position Besen- und Schaufelhalter an der Stirnwand in Fahrtrichtung links
Position Besen- und Schaufelhalter mit jeweils 3 Haltern, am Fahrgestell in Fahrtrichtung links montiert
Belademanometer Ø 100 mm - vorne auf dem Fahrgestell montiert
Zwei Kunststoffunterlegkeile
Fangvorrichtung Chassis - Aufbau Gummipolypen
Aufbau
Allgemein
Neigung Stirnwand (°) 20
Neigung Rückwand (°) 90
Stirnwand Aus 3 mm HB450 hergestellt
Seitenwand aus 4/3 mm HB450 hergestellt
Boden aus 5 mm HB450 hergestellt
Position Gummiauflagen unterhalb der Bodentraversen angebracht

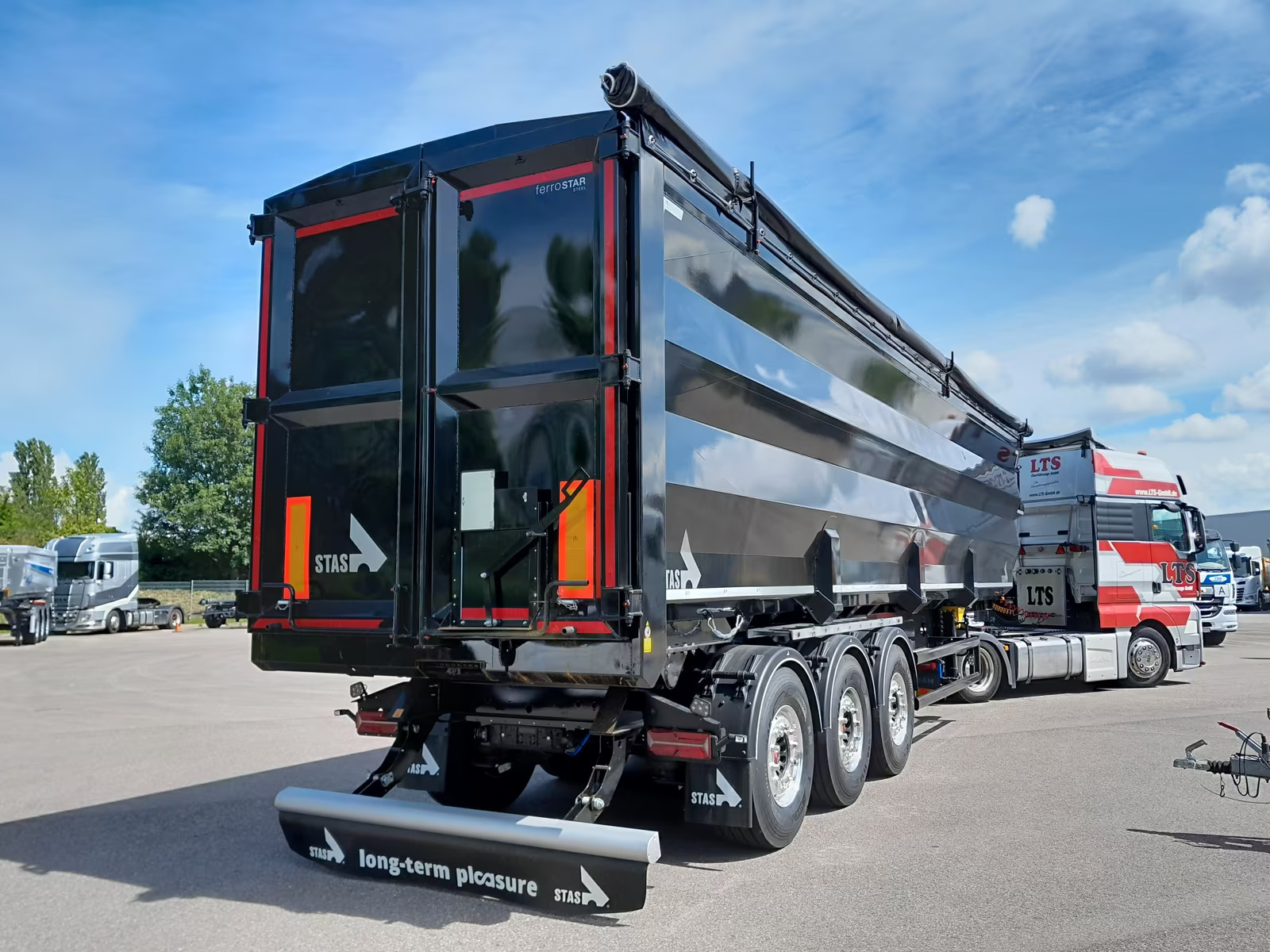

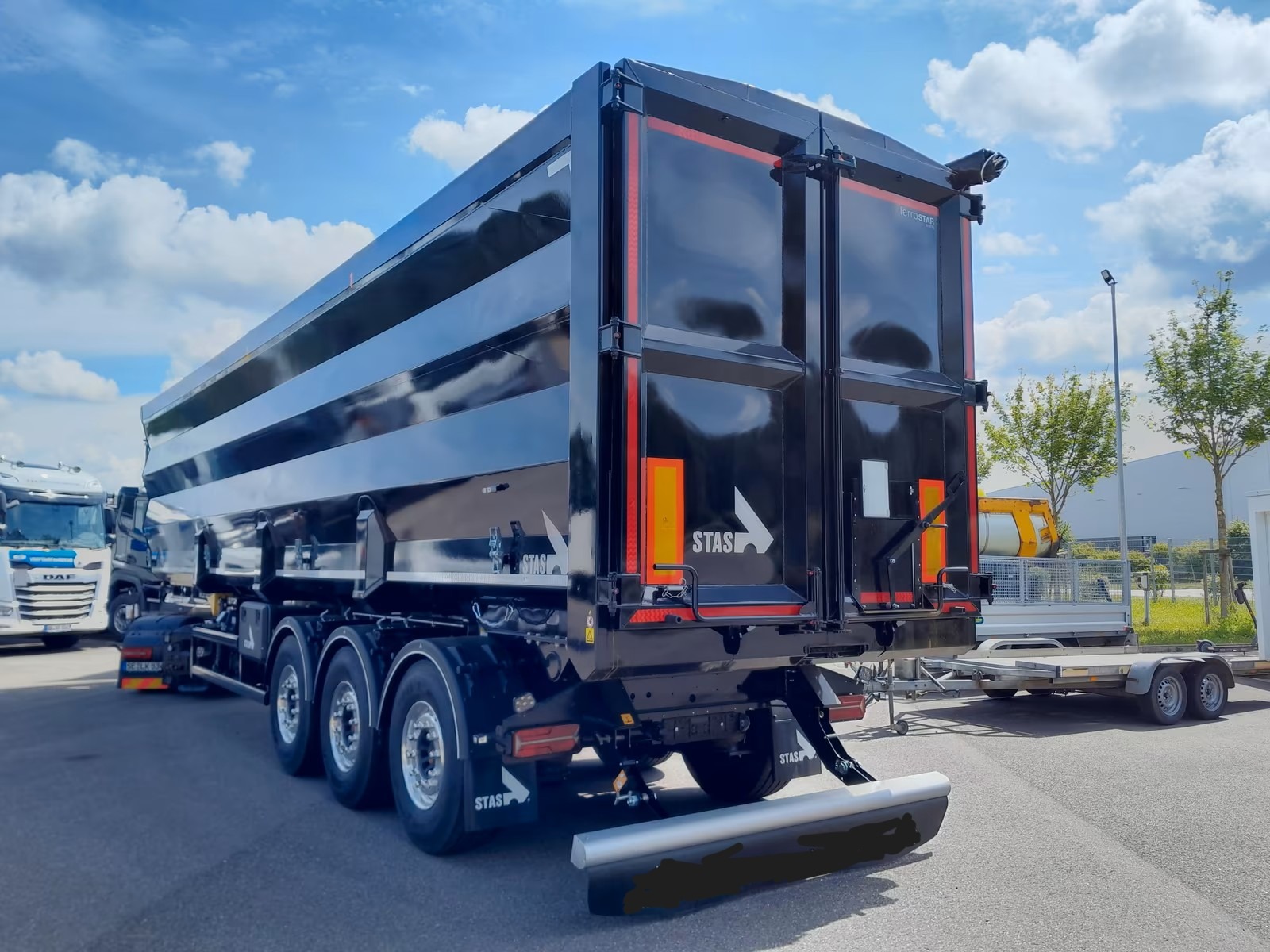

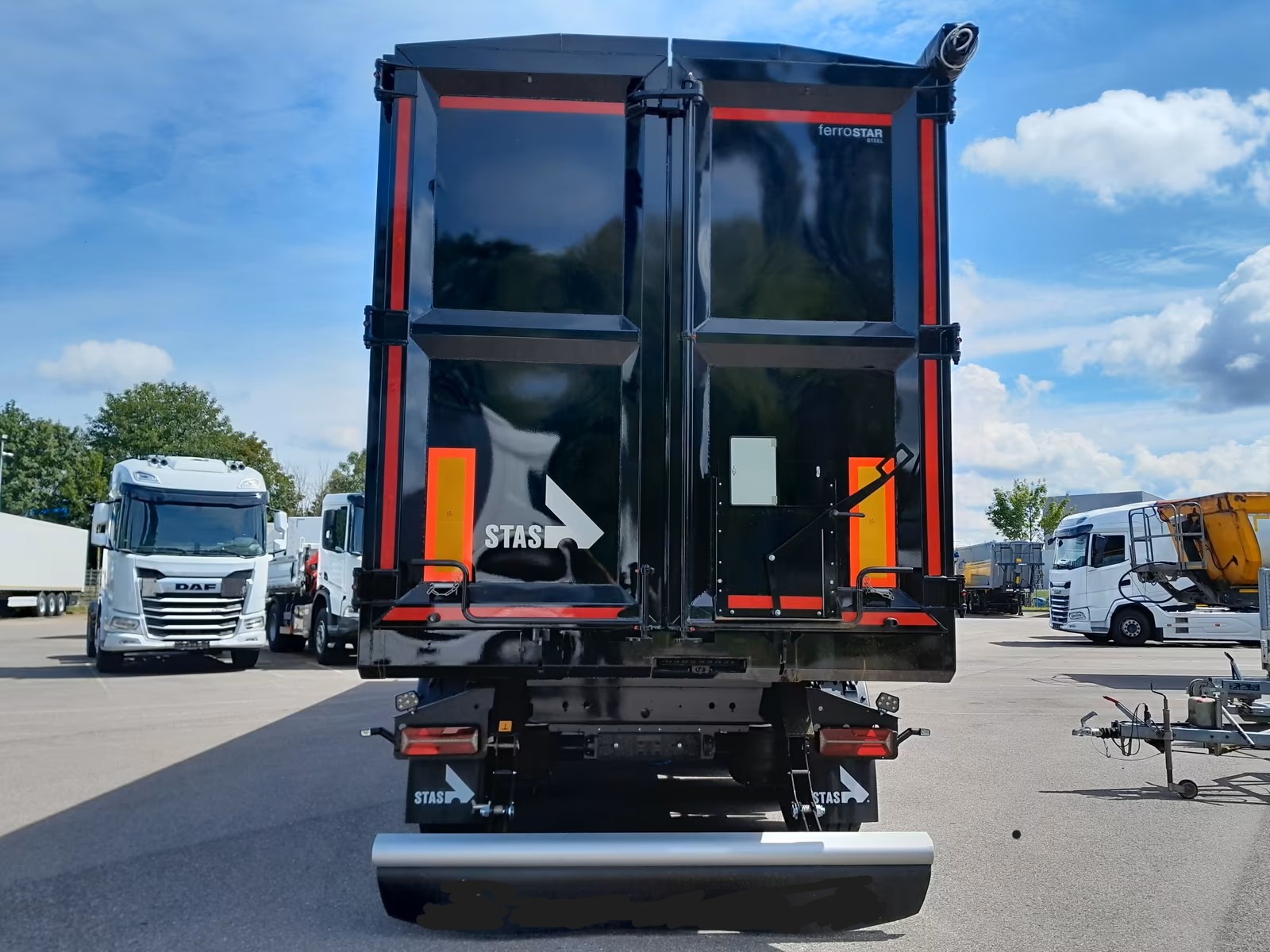

Hintertür
Rückwand Typ Flügeltüren
Rückwand aus 3 mm HB450 hergestellt
Anzahl Scharniere Rückwand 3 Paar Türscharniere
Ausführung Flügeltür Teilung 1/2 zu 1/2, mit 1 Stück Schrottverschluss
Öffnung der Türflügel rechts zuerst öffnend
Schieber rechteckige Ausführung, mit Polyamidführung
Schieber Position 1 Stück rechts
Befestigung der geöffneten Türflügel erfolgt über Kette
Dichtung Rückwand mit Gummidichtung im unteren Bereich, seitlich auf 500 mm auslaufend
Zusatzverriegelung Rückwand Pneumatisch doppelwirkend
Bedienung der Zusatzverriegelung manuell über Bedienung seitlich am Armaturenträger
Dachplanen-Zubehör
Ausführung Planenwicklung Wickellatte
Typ Spriegel aus Stahl in trapezförmiger Ausführung, umlegbar
Anzahl und Position der Spriegel 3 Stück Mittelspriegel, gleichmäßig über gesamte Ladefläche aufgeteilt
Planenhalter in drehbarer Ausführung, demontierbar
Anzahl der Planenhalter 3 Stück
Positionen Planenhalter rechter Seitenwand
Stirnwandplanrohrauflage trapezförmig offen
Planrohrauflage Rückwand trapezförmig offen
Spriegelhalterung bei Nichtgebrauch
Position der Spriegelhalterung bei Nichtgebrauch Ablage für Mittelspriegel innen an der Stirnwand

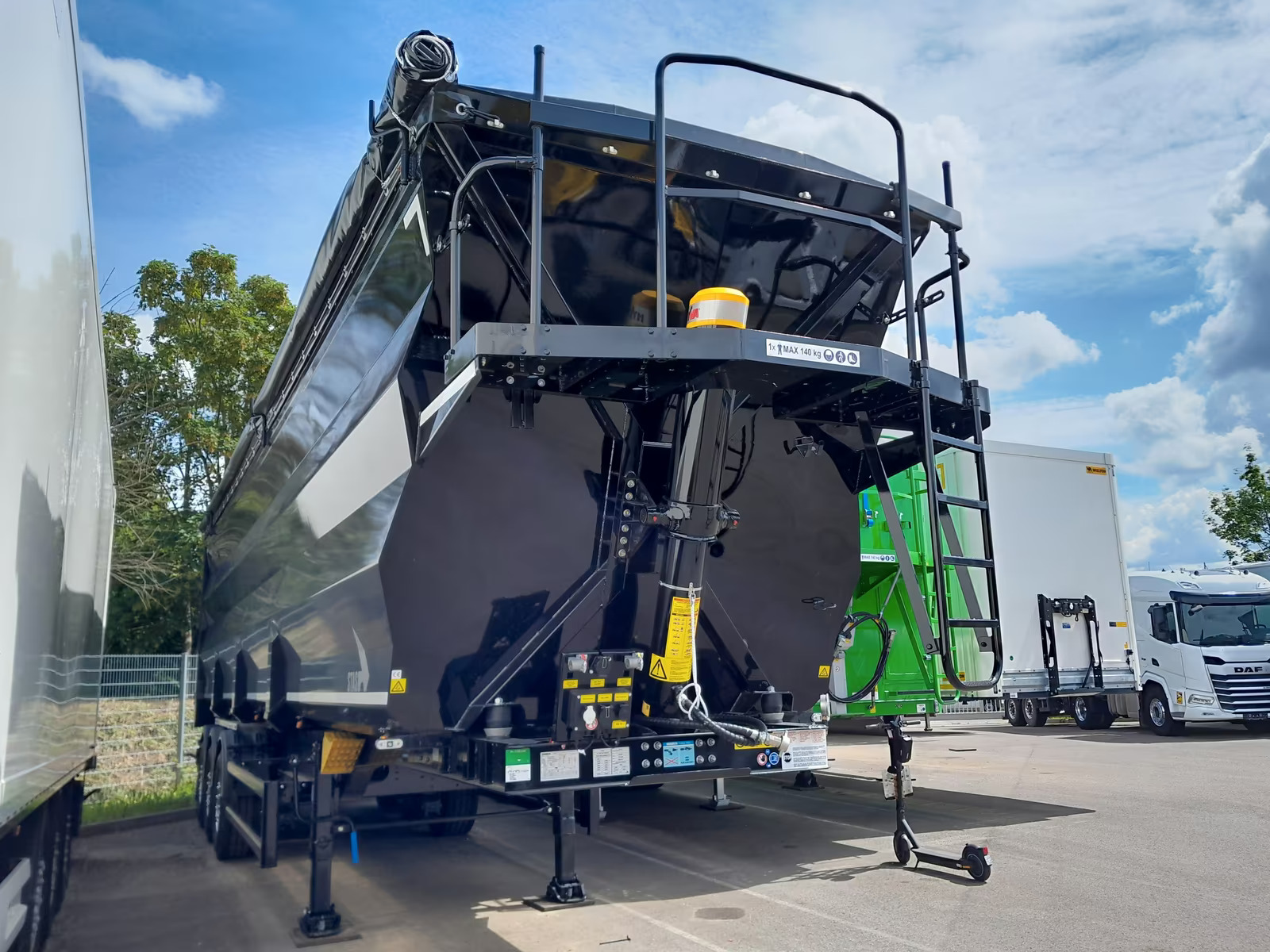

Laufsteg/Leiter
Laufsteg an der Stirnwand
Position Aufstieg Laufsteg in Fahrtrichtung links
Position der Tritte innen an der Stirnwand in Fahrtrichtung links
Anzahl Tritte innen an der Stirnwand 4
Ausführung Tritte innen an der Stirnwand geschlossen
Zubehör
A-Schild klappbar auf der Tür, in Fahrtrichtung rechts montiert
Trittleiter im Heckabschluss ausziehbare Trittleiter, in Fahrtrichtung rechts montiert
2 Stück Luftrüttler unterhalb des Aufbaus, 1x vorne mittig und 1x mittig, Betätigung über Druckknopf am Armaturenträger
Endverarbeitung
Allgemein
STAS Aufkleber Silber - AVERY 990 SILVER
Kennzeichenhalter Typ EU, Einzel
Anzeige der Spriegelposition links am Obergurt
Indikator Typ Position Blatt Stützbalken Roter Pfeil
Konturmarkierung gemäß UN/ECE Regulation 48 - Seitlich: Weiß, Heck: Rot

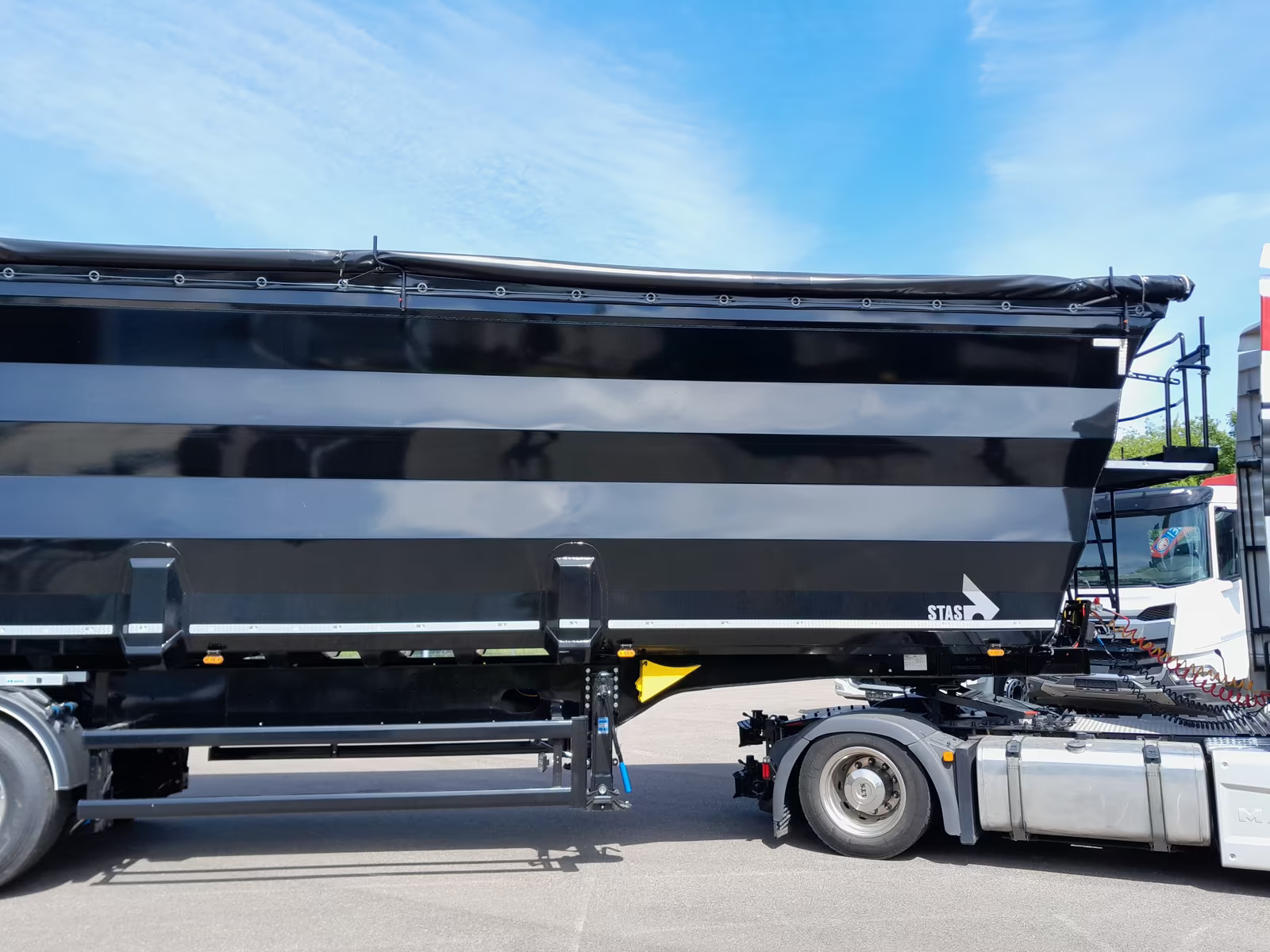

Verdecksystem
Typ Verdecksystem Standard Rollplane
Planenvariante Standard (680g/m²)
Ausführung Rollplane Standard (680g/m²) ohne Lichtstreifen
Befestigung der Plane in Fahrtrichtung links Planensicherung über Spanngurte
Befestigung der Plane in Fahrtrichtung rechts mit Tirseil und festen, am Obergurt angebrachten, Ösen
Spanngetriebe für Rollplanenabspannung Spanngetriebe mit Handgriff, montiert auf der Unterseite / Seitenwand des Aufbaus
Anzahl der Spanngurte 4 Stück
Position Spanngetriebe in Fahrtrichtung links
Schutz der Plane mit Alu-Planschutzlatte
Position Planenschutz in Fahrtrichtung rechts
Überlappung Plane - in Fahrtrichtung links (mm) 320
Überlappung Plane - in Fahrtrichtung rechts (mm) 135
Überlappung Plane - an der Stirnwand (mm) 100
Überlappung Plane - an der Rückwand (mm) 130
Farbe des Blattes SIO 7999 - ZWART / NOIR / BLACK / SCHWARZ
Farbe Spanngurte Schwarz - ZWART / NOIR / BLACK / SCHWARZ
Farbe
Einfarbige Lackierung
Farbtyp Chassis Nicht-Metallic
Farbe Chassis RAL 9005 - TIEFSCHWARZ
Farbtyp Mulde Nicht-Metallic
Farbe Mulde RAL 9005 - TIEFSCHWA
|
