| Bemerkung |
Sattelhöhe 1120
Seitliche Durchladehöhe bei Hubdach und Innenhöhe 2750 2655 mm
Seitliche Durchladehöhe ohne Hubdach und Innenhöhe 2750 2610 mm
Gesamtlänge 13830 mm
Plattform-Innenlänge 13620 mm
Gesamtbreite 2550 mm
Plattform-Innenbreite 2480 mm
Innenbreite zwischen Rungen 2480 mm
Innenbreite zwischen Längsträger (ohne Hubdach) 2480 mm
Innenbreite zwischen Längsträger (mit Hubdach) 2430 mm
Halshöhe 105 mm
Achsabstand 1310 mm
Achsabstand Königszapfen 1. Achse 6390 mm
Techn. zul. Gesamtgwichts 42000 kg
Techn. zul. Achslast 9000 kg
Techn. zul. Sattellast 15000 kg
Außenhöhe 3975 mm
Leergewicht 6559 kg
Fahrgestell
EL00041A Lampenträger aus Stahl
EC00120A 19 Paar Zurringe
CH00072A Boden aus Siebdruckplatte 30 mm Belastbarkeit 7,5to + Stahl-Riffelblech am Heck ca. 270 mm tief
BU00008A Rollen Rammpuffer am Heck (WIELTON)
EC00123A Palettenanschlag mit Zurrlöchern
CH00097A Stahl Heck-Unterfahrschutz
EC00136A Composit - Seitenanfahrschutz

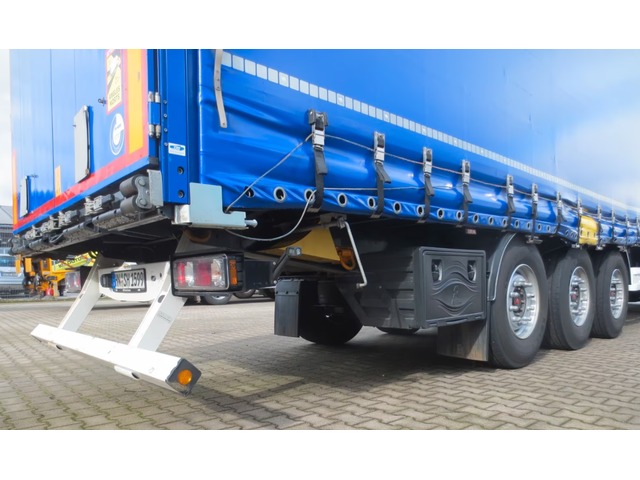

CH00099A Liftbarer Heck-Unterfahrschutz
Achsen und Federung
Anzahl der Achsen 3
AX00001A Starre Achsen
AX00025A Ohne Achslift an der 3.Achse
AX00026A Ohne Achslift an der 1.Achse

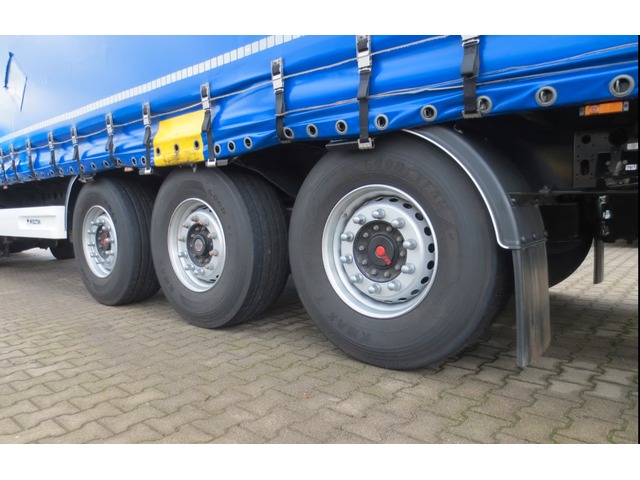

AX00035A SAF Scheibenachsen 3x9000 kg 22,5 INTRADISC KNORR Klemmen Bremsscheiben Durchmesser 430 mm
CH00018A Sattelhöhe 1120
AXC00039A Hubodometer
Stützbeine

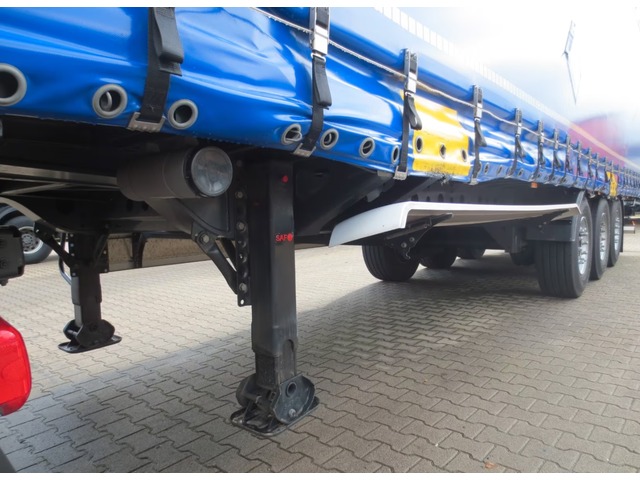

LL00013A SAF Hercules 2-Gang-Getriebestützen, Volllast
Kotflügel
MU00002A PVC-Kotflügel ¼ Schale 2 vorne, 2 hinten
Felgen
RI00002A 6x Stahlfelge 22,5-11,75 ET-120
Schutzkappen für Radmuttern
RI00011A 1x Stahlfelge 22,5-11,75 ET-120
Bereifung
TY00007A 6x Reifen 385-65-22,5 nach Wahl Hersteller
TY00064A 1x Reifen 385-65-22,5 nach Wahl Hersteller
Sonstige Fahrgestellausstattung
EC00106A TIR Schild klappbar
EC00107A ADR Schild klappbar
EC00112A Spanngurt mit Ratsche 7 To - 8 St.
EC01120A Feuerlöscher 6 kg
EC01002A Schiffsbefestigungslaschen 4 Paar
EC12033A Zwei Keile mit Befestigung
EC01128A A-Schild klappbar
EC01125A ADR Schild klappbar
EC12030A Feuerlöscherkasten an der Stirnwand
EC12001A Werkzeugkasten - 165L
EC01015A Dokumentenrohr
Bahncodifizierungszahl P 386
F1 Seitliche Durchladehöhe i.L. : 2 530 mm
F2 Innenhöhe i.L. unter Dach: 2 575 mm
Gesamthohe : 3 800 mm
Aufbau
2700 Innenhöhe 2700mm
Aufbau

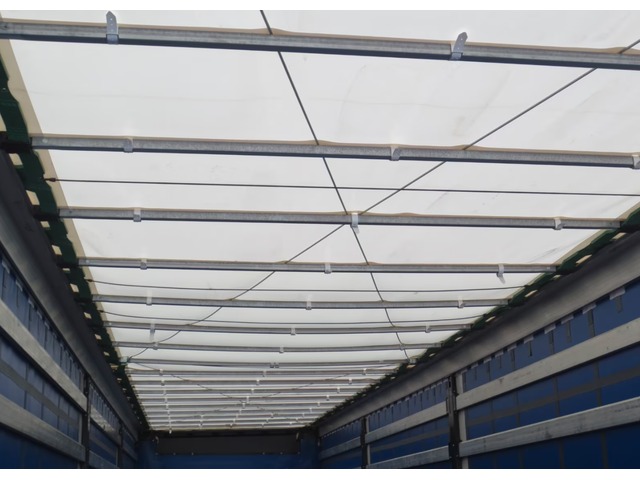

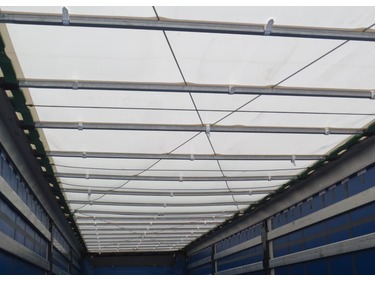

UP00081A Hubdach (0, +50)

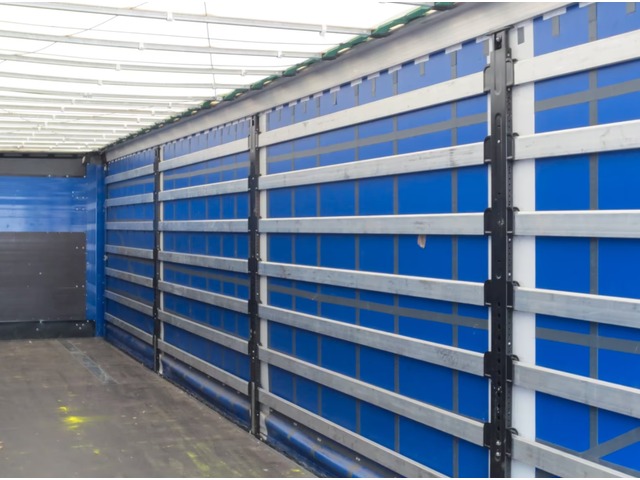

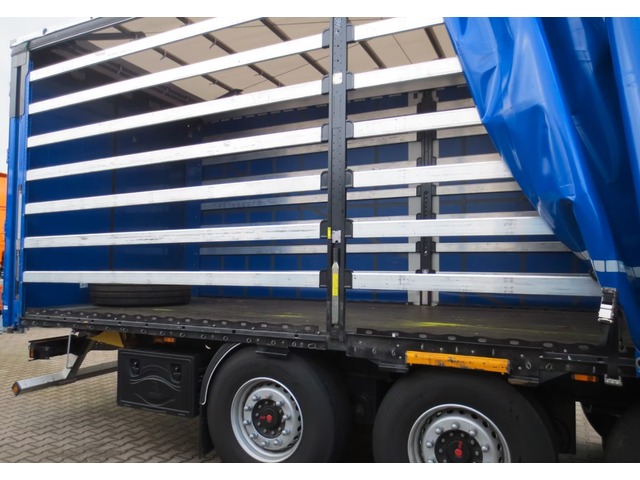

UP00004A Aufsatzlatten - 7 Reihen
UP00102A Seitenplanen mit Ösen (mindestens 24 Planenspanner)
UP00021A 1er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
UP00201A 2er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
UP00221A 3er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
UP00241A 4er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
UP00163A Planenspannvorrichtung vorne mit Klappe und Zollseil gesichert (TIR-Ausführung) UP00160A Planenschnellspanner vorne
UP00164A Planenspannvorrichtung hinten
UP00171A Plannenspanner mit zusätzlicher Sperre
UP00141A Zollausführung am Außenrahmen mit Safety Lock
UP00261A 5er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
UP00281A 6er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
UP00301A 7er-Reihe Alu-Aufsatzlatten H=100 mm 8 St.
RO00002A Schiebeverdeck einseitig von hinten nach vorne EDSCHA HYBRID (TIR Ausführung) UP00112A Aluminium-Stirnwand mit Zoll-ösen
UP00181A Rückwand als Aluminium Doppelflügeltür
UP00056A ohne Latten am Boden
UP00133A ohne Diebstahlsicherung
UP00126A Siebdruckplatte 6 mm H=1500 mm
2x transparente Planentaschen für ADR-Labels
Bremsanlage/Pneumatik
BR00031A Stahl-Luftkessel
BR00006A Bremsanlage (Knorr, Wabco, Haldex) nach Wahl Hersteller
Lackierung Chassis
PC00101A KTL Beschichtung
PC00001A Lackierung Chassis RAL 7021 (Schwarzgrau)
Planenfarbe
KK00067A Seitenplanenfarbe Roland 5063 ~ RAL 5002 (blau)
Lackierung sonstige Ausstattung
PE00013A 2-Seitige Lackierung (Pulverbeschichtung) Stirnwand, Türen, Eckrungen
PE00006A Zusätzliche Lackierung - Farbe RAL5002 (Ultramarinblau)
Elektrik
ELC0002 2x7 polig + 1x15 polig mit EBS Anschluss, ohne Verbindungsleitungen zur SZM
EL00017A Beleuchtung Hella LED EASYCONN Version
WA00004A Rail / Intermodal Ausstattung bestehend aus
Achsen mit verlängerten Luftfederbälgen und Anpassung Huckepack Rahmen mit Greiferkanten nach Bach-Vorgaben Bahncodifizierungszah P 386
Rollenrammpuffer hinten, je rechts und links RoRo Ferry Lashings Intermodal
5-facher ILU-Code, angebracht auf den Planen links und rechts, an der Vorderwand, an der Rückwand sowie auf dem Dach
Seitlich gelb markierte Positionen im Bereich der Greiferkanten (Rail)
Seitenplanen mit 24 Plannenspanner nach Bahn-Vorgaben
(Erfüllt Richtlinie zu DAIMLER Ladungssicherung DL 9,5)
Dachplane nach Bahn-Vorgaben
WA00002A TIR-Ausführung
WA00006A DC 9,5 Ausführung
Markierung
MA00004A Teil-Konturmarkierung mit Wielton Logo
MA00006A Teil-Konturmarkierung seitlich weiß
MA00008A Teil-Konturmarkierung hinten rot
MA00020A Wielton-Warnaufkleber
MA00025A Bezeichnung in deutscher Sprache
Zertifikate/Homologation
CE00009A TIR-Ausführung
CE00006A XL Zertifikat
CE00007A DC 9,5 Zertifikat
CE00010A Getränke Zertifikat
|
