Länge i.L. 7'300mm, Breite i.L. 2'480mm, Höhe i.L. 2'993mm, Durchladehöhe seitlich 2'865mm
Bemerkung
Rahmen
Fahrgestellrahmen aus hochwertigen Stahlprofilen in Leichtbauweise, mit
durchgesteckten Querträgern ausgelegt für hohe Flächenbelastung durch
kurze Querträger-Mittenabstände.
Aufbauausführung:
Aufbau in CURTAIN-Sider-Ausführung, Ausführung wie folgt:
Vorbereitet für Schiebeplane links und rechts.
PWP Ratsche vorne und hinten.

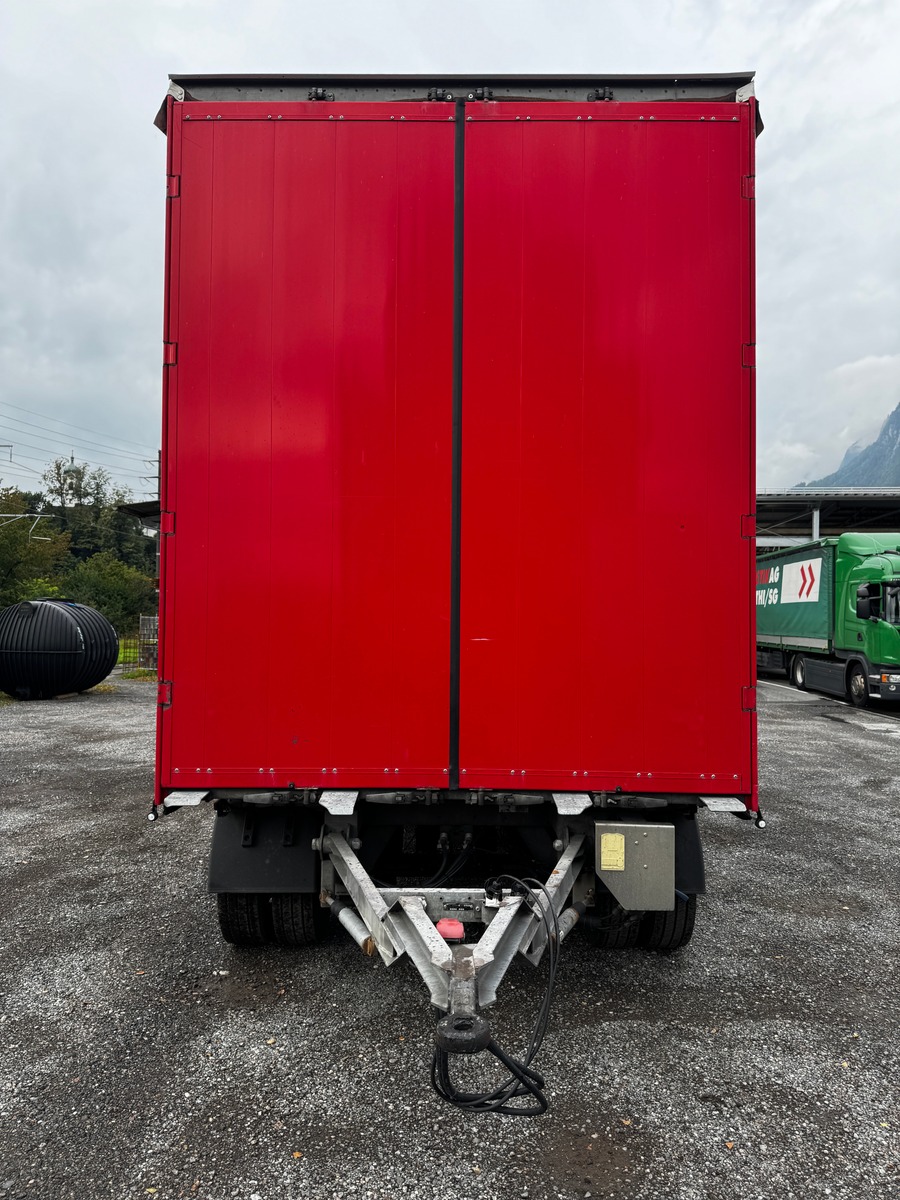

Stirnwand:
Stirnwand als Durchladesystem mit Doppelflügeltüren mit Doppelgelenkscharnier.
mit 4 integrierten Drehstangenverschlüsse (Verschlüsse unterhalb der Türen)
Inkl. Überfahrblech 5/7 mm vorne ca. 400 mm hoch mit durchgehendem Stangenscharnier
in geschraubter Ausführung Breite 2.460 mm – Ecken abgeschrägt.

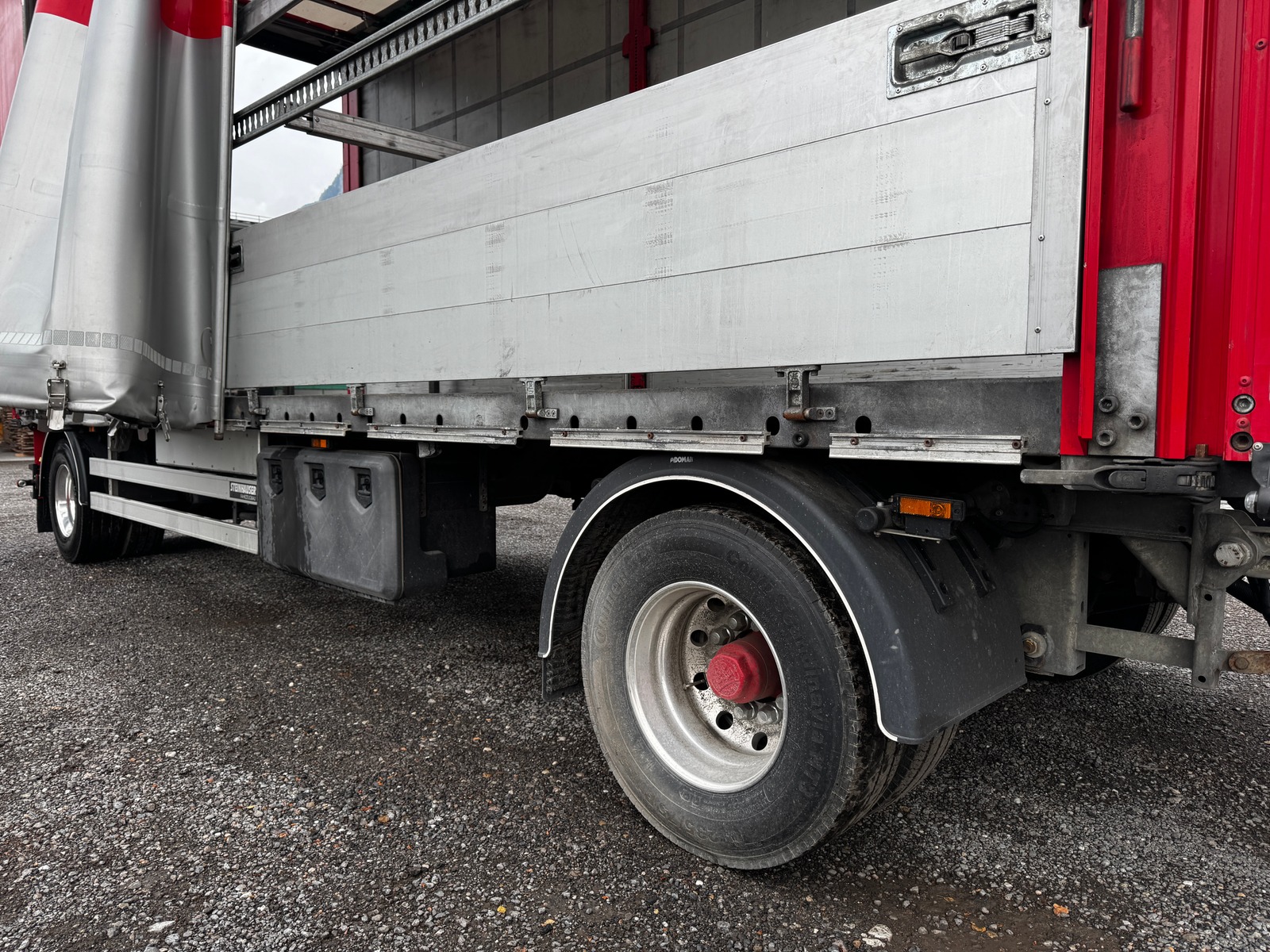

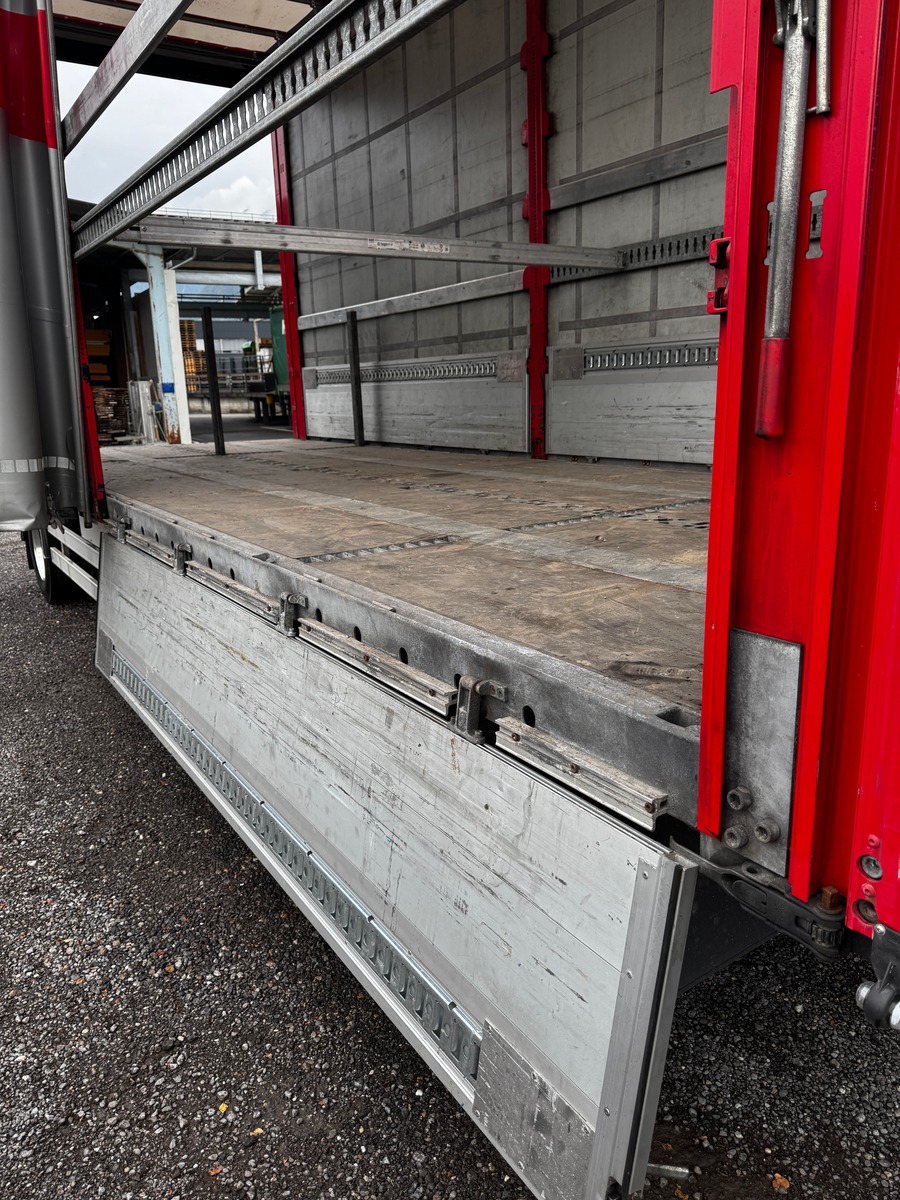

Seitenwände:
Abklappbar und abnehmbar, 600 mm hoch, 25 mm Alu-Hohlprofilen glatte Ausführung,
Bordwände mit verlängerten Scharnierkegeln.
Staplerrammschutz seitlich links und rechts in Alu Ausführung
ganz unten am Außenrahmen montiert, sodass der Außenrahmen nicht sichtbar ist.
Bordwände 1 x geteilt = 2 Stück seitliche Bordwände.
Verdeckgestell:
Palettenheckrahmen mit aufklappbarem und verschiebbarem Kopfstück.
Edscha Schiebeverdeck beidseitig verschiebbar – MEGA Holm
Inkl. Hubdach – 4 seitig anhebbar um ca. 400 mm (keine zentral HD).
Verdeck beidseitig verschiebbar. Planendichtung schwarz
Palettenheckrahmen vorne und hinten mit
aufklappbarem und verschiebbarem Kopfstück.
Gesamthöhe außen – max. 4.000 mm.
Dachneigung „0“ mm.
